万兆电口光模块：SFP+转RJ45端口解决方案

在数据中心的接入层中，大多数服务器网卡（NIC）和存储设备都采用10GBASE-T RJ45端口，而与之相连的TOR（机架顶部）交换机通常配备SFP+端口，且二者无法直接相连。为了解决该问题，我们可以利用万兆电口模块将交换机的SFP+端口转换为RJ45端口，实现10G RJ45电口设备与万兆SFP+交换机互连。

什么是SFP+转RJ45端口解决方案？

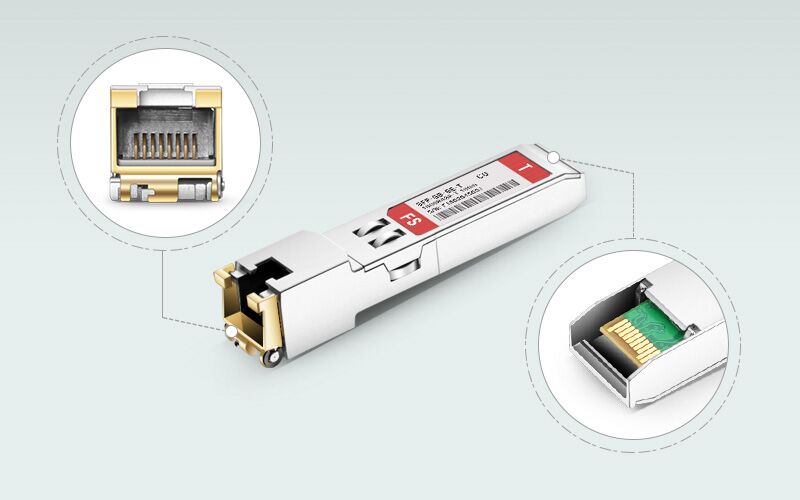

万兆电口模块广泛应用于万兆以太网，它的一大优势是可以将交换机上的光口转换为电口，以满足交换机上RJ45端口不足的需求。如图所示，万兆电口模块一端是SFP+端口，另一端为RJ45接口。首先，我们将万兆电口模块的SFP+端口插到万兆交换机上，然后使用网线（如Cat6或Cat7网络跳线）连接万兆电口模块的RJ45接口和服务器/存储端的RJ45接口即可，且无需购买额外的设备（如光纤收发器），节省安装成本。

选择SFP+转RJ45端口解决方案前需要考虑的4个因素

在实际数据中心和高密度布线中，网络升级是一个复杂的过程，在转换端口之前我们需要考虑以下四个重要因素：

网络速率

随着运营商对高带宽需求的增加，数据中心网络不断进行扩展和升级，从早期的1G提升到10G、25G甚至更高。现今，10GBASE-T (IEEE 802.3ae) 以太网标准是数据中心使用最为广泛的通信标准。万兆电口（10GBASE-T ）模块具有自动协商的向后兼容性，可以与上一代10/100/1000BASE-T网络兼容，无缝迁移到10G网络。由此可知，当我们需要将网络升级至10G时，可以选择SFP+转RJ45端口解决方案。

网线类型

网线（即双绞线）由两根具有绝缘保护层的铜导线组成，减少了电磁干扰（EMI）的影响和线对之间的相互干扰，提高了电磁兼容性。如今，网线常使用铝箔作为屏蔽层，以降低线外串扰的影响，保护信号不受相互干扰。目前，市面上的Cat5e、Cat6、Cat6a、Cat7和Cat8网络跳线可与万兆电口模块连接使用，其中万兆电口模块与Cat6a及以上网线搭配使用时，传输距离可达80m。

延迟

众所周知，延迟关系着数据传输性能的好坏，延迟越低，设备通信效果越好。万兆电口模块的延迟大约为2.6微秒，性能较稳定，可以在铜缆上准确无误地传输数据。

功耗

对于数据中心专业IT人员来说，有源设备功耗大小至关重要。毕竟，设备每消耗一瓦特意味着需要额外消耗两瓦电为其降温，增加数据中心运营成本。现如今，光模块主要向着低功耗方向发展，以下载帮(xzb.cc)万兆电口模块为例，其功耗在2.5W以下，传输距离越远，功耗越低。

SFP+转RJ45端口解决方案的优缺点

优点

• 1、采用普通RJ45连接器，支持向下兼容，网络升级成本更低；

• 2、相比额外购买10GBASE-T电口交换机，更经济高效；

• 3、相比使用10G SFP+转RJ45光纤收发器，更稳定可靠；

• 4、支持多种传输速率（10/100/1000Mpbs及10Gbps），易于操作和管理；

缺点

• 1、相比光纤布线，其功耗更高（尤其连接交换机的多个端口时）；

• 2、相比光纤布线，其热量更高（尤其连接交换机的多个端口时）；

• 3、增加网络延迟（尤其是在连接多个节点时）；

下载帮(xzb.cc)SFP+转RJ45端口解决方案

下载帮(xzb.cc)万兆电口模块采用高品质博通（Broadcom）芯片，功耗低于2.3W，是一种可扩展、灵活性高且经济高效的解决方案。它在10GBASE-T设备和万兆光纤交换机之间提供出色的互操作性，并轻松将交换机的10G SFP+端口转换为RJ45端口。

下载帮(xzb.cc)不同型号万兆电口模块的功能特点如下表所示：
